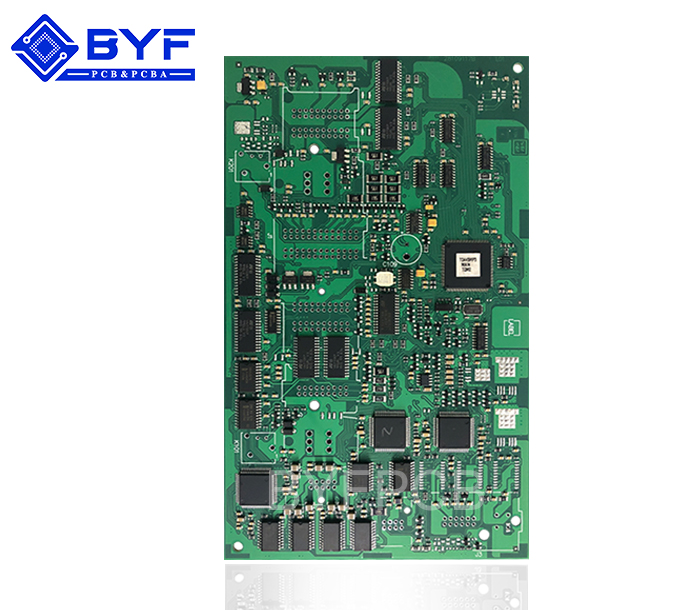

工控主板2

產品分類：工控SMT產品

型號：G057854

板材：生益S1141
板厚：1.6±0.16mm

尺寸：86mm*132mm

最小焊盤間距：0.3mm

最小焊盤大小：0.2mm
表面處理：沉金

在線咨詢

24h 熱線

189 2743 2288

產品簡介

INTRODUCTION

smt貼片加工中兩個端頭無引線片式元件的手工焊接方法通常有三種：逐個焊點焊接，采用專用工具焊接，采用扁片形烙鐵頭快速進行SMT貼片焊接。

一、逐個焊點焊接

①用鑷子夾持SMT元件，居中貼放在相應的焊盆上，對準后用鑷子按住不要移動。

②用細毛筆蘸助焊劑或用助焊筆在兩端焊盤上涂少量助焊劑。

③用鑿子形（扇鏟形）烙鐵頭加少許直徑小于等于0.5mm的焊錫絲，焊錫絲碰到烙鐵頭時應迅速離開，否則貼片加工焊料會加得太多。

④先用烙鐵頭加熱一端焊盤大約25左右，撤離烙鐵。

③然后用同樣的方法加熱另一端焊盤大約2s左右，撒離烙鐵。

注意：焊接過程中應保持元件始終緊貼焊盤，避免元件一端浮起。

二、采用專用工具馬蹄形烙鐵頭焊接

①貼放元件，對準后用子按住不要移動。

②用細毛筆助焊劑或用助焊筆在兩端焊盤上涂少量助焊劑。

③給馬蹄形烙鐵頭上。

④用馬蹄形烙鐵頭同時加熱兩端焊盤大約2s左右，撤離烙鐵

三、采用扁片形絡鐵頭快速焊接

①貼放元件，對準后用鑷子按住不要移動。

②用細毛筆助焊劑或用助焊筆在兩端焊盤上涂少量助焊劑。

③給扁片形烙鐵頭上錫。

④用扇片形格鐵頭在元件的側面同時加熱兩端焊盤大約2左右，拋離烙鐵。
